Если в вашем автомобиле нет места для мощной аудиосистемы и автомобильный усилитель оказался не у дел, не отдавайте его и не выбрасывайте. Его можно использовать в доме или на улице, для его подключения можно использовать блок питания от компьютера.
О ЧЁМ СТАТЬЯ?
- Действия
- 1. Найдите пин включения питания
- 2. Отрежьте провод включения питания от разъёма и зачистите край от изоляции
- 3. Отрежьте провод заземления от разъёма и тоже зачистите край от изоляции
- 4. Соедините оба зачищенных конца и заизолируйте
- 5. Соедините все 12v провода
- 6. Соедините все минусовые провода вместе, отрезая их от разъёма и зачищая концы
- 7. Возьмите скрученные желтые провода 12v и прикрепите их к клеме «+» усилителя
- 8. Возьмите скрученные черные провода и прикрепите их к клеме «-» усилителя
- 9. Для подключения “+” или “12v” к источнику “REM” или “REMOTE” на усилителе используйте отброшенный кусок провода
- 10. Подключите к усилителю источник сигнала, акустические системы и наш блок питания
- Советы
Действия
1. Найдите пин включения питания
- В упаковке с блоком питания(при покупке нового) должна быть схема выводов. Ищите пин, который подписан типа «Power on», «PS OK» или другие ключевые слова, указывающие на сигнал. Он будет на самом большом разъёме.
- На новых источниках питания, в 99% случаев это будет зеленый провод , но для более старых моделей(«10+ лет») провод может быть желтым или фиолетовым. Если ваш блок питания не поставляется с диаграммой распиновки, проверьте сайт производителя на схему выводов.
2. Отрежьте провод включения питания от разъёма и зачистите край от изоляции
3. Отрежьте провод заземления от разъёма и тоже зачистите край от изоляции
- Обратитесь к схеме выводов, чтобы узнать, какой цвет является провод заземления. 99,9% это будет черный провод.
4. Соедините оба зачищенных конца и заизолируйте

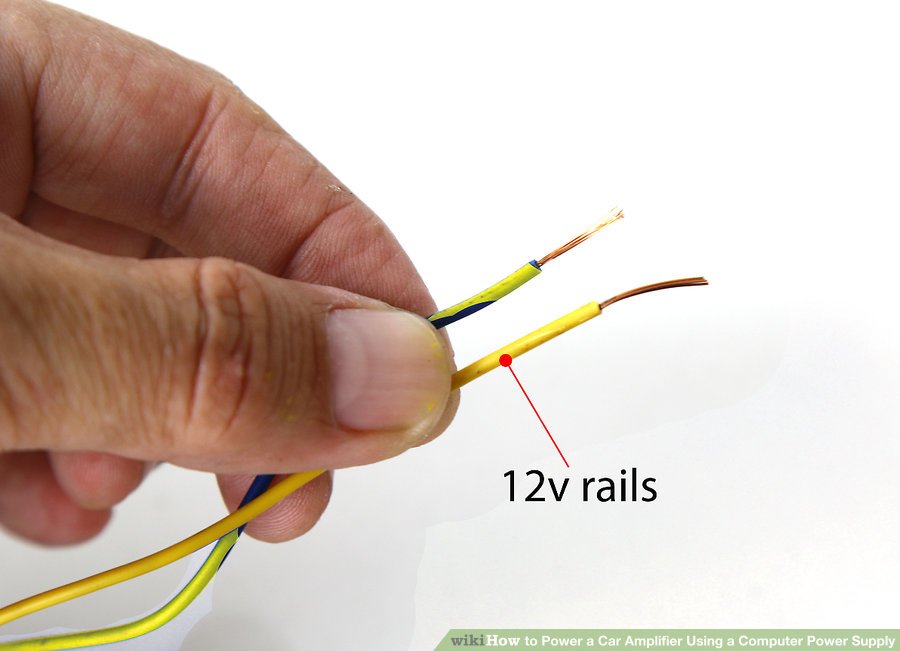

5. Соедините все 12v провода
зачистив их концы, вместе , предварительно отрезав их от разъёма.
- Обратитесь к схеме выводов, чтобы узнать, какой цвет имеют провода 12v. В 99,9% случаев это будут желтые провода.
6. Соедините все минусовые провода вместе, отрезая их от разъёма и зачищая концы
- Обратитесь к схеме выводов, чтобы узнать, какой цвет является минусовым. В 99,9% случаев это будут черные провода.
7. Возьмите скрученные желтые провода 12v и прикрепите их к клеме «+» усилителя
- Некоторые усилители могут просто маркировать «12v» вместо «+».
8. Возьмите скрученные черные провода и прикрепите их к клеме «-» усилителя
9. Для подключения “+” или “12v” к источнику “REM” или “REMOTE” на усилителе используйте отброшенный кусок провода
10. Подключите к усилителю источник сигнала, акустические системы и наш блок питания
- Теперь можно включать в розетку блок питания и наслаждаться музыкой!
Советы
- Вы можете добавить выключатель в шаге 4. Просто подключите оба конца провода к выключателю. Это даст вам возможность отключить питание кнопкой вместо того, чтобы отключать и подключать источник питания в розетку.
