Как сделать вентилятор процессора светящимся

Если ты геймер или гик, вы, возможно, захотите, чтобы оживить ваш компьютер. Эта статья покажет вам, как сделать удивительный светодиодный вентилятор стробоскоп.

Действия

1. Изучите схему мигалок


  • Схема мигалки действительно проста. Схема принимает 12v, преобразует ее до 3v с использованием резистора 1k и мигает, используя транзистор и конденсатор.

2. Постройте схему


  • Во-первых, разогрейте паяльник. Поместите резистор 1k на свой макет (коричневое кольцо на входе и золото на выходе) и припаяйте его на место.

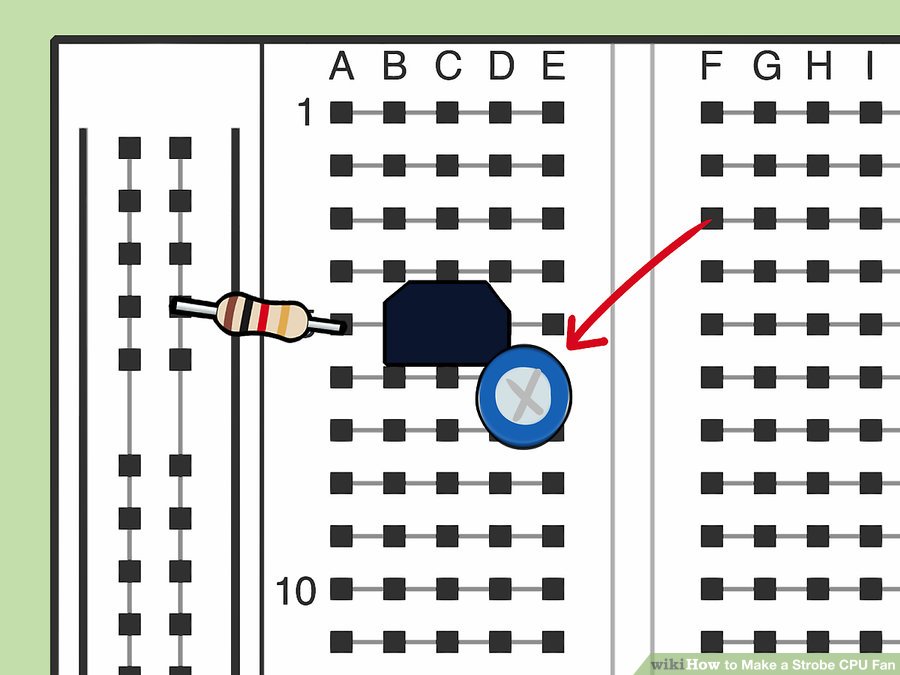

3. Добавьте транзистор


  • Перед добавлением транзистора отрежьте среднюю ногу, так как нам это не понадобится. Поместите транзистор на плату с закругленным концом, направленным вверх (на резистор), а затем поместите левую ногу транзистора на выход резистора. Правая нога будет вашим положительным результатом для вашего светодиода.

4. Добавьте конденсатор


  • Поместите конденсатор на макет. Сторона с белой полосой будет идти на ваш отрицательный вход, а другая сторона — на входные резисторы и резисторы.

5. Добавьте конечный резистор


  • Поместите последний резистор (100ohm) на ваш макет (золото на белой стороне конденсатора и коричневый на пустой дорожке). Выход этого резистора будет вашим отрицательным выходом для светодиода.

6. Добавьте свои входные и выходные провода


  • Повторите процесс строительства, чтобы сделать второй. Теперь используйте схему в качестве ссылки на то, где разместить ваши входные и выходные провода.

7. Заизолируйте контроллеры


  • В зависимости от ваших навыков ваши контроллеры могут быть достаточно маленькими, чтобы вписаться в поле соответствия. Используйте электрическую ленту, чтобы скрыть свою коробку и держать все внутри. Это также защитит схему.

8. Подготовьте свои светодиоды


  • Если вы используете плоские светодиоды, как на рисунке, припаяйте провода к контактам светодиодов, чтобы упростить их подключение. Если вы не использовали эти светодиоды, пропустите вперед.

9. Подготовьте вентилятор


  • Сначала определите направление вращения вентилятора. Обычно это часы. Вы поместите свои светодиоды так, чтобы они сияли в направлении вращения вентилятора. Это даст им немного хвоста.

10. Приклейте свои светодиоды на место


  • Используя ваш клей-пистолет или супер клея, приклейте светодиоды на верхние стержни вентилятора, близко к середине. Приклейте провода так, чтобы они попали в центр вентилятора. Вы свяжете их здесь позже.

11. Подключите свои светодиоды


  • Используйте старый USB-кабель для подключения светодиодов, поскольку они имеют четыре провода внутри. Используйте не более 2 светодиодов на вспышку и не подключайте их последовательно. Они не будут мигать в серии. Для достижения наилучших результатов подключите свои светодиоды поперечно. Закройте провода термоусадочной пленкой или электрической лентой. Прикрепите кабель USB к входным проводам вашего вентилятора процессора, чтобы сохранить их на месте.

12. Переустановите свой вентилятор


  • Вставьте вентилятор обратно в компьютер и подключите его. Убедитесь, что вентилятор плотно затянут, чтобы он работал эффективно.

13. Подключите вспышку


  • Подключите входные провода двух мигалок к выходу 12 В на источнике питания вашего компьютера. Подключите выходные провода к USB-кабелю, ведущему к светодиодам вентилятора. Закройте все соединения с помощью электрической ленты или термоусадочной обертки.

14. Включите компьютер и увидите волшебство


  • Если ваша схема была выполнена правильно, вы должны увидеть что-то похожее на изображение выше. Ну, вот и вы: что-то классное, чтобы хвастаться своим друзьям!

Советы

  • Чем ярче ваши светодиоды, тем лучше будет эффект.

  • Убедитесь, что в вашем вентиляторе нет клея.

Предупреждения

  • Паяльные пары опасны, поэтому держите вентилятор рядом.

  • Паяльники являются горячими и могут обжечь вас.

  • Убедитесь, что нет короткого замыкания.

  • Вы следуете этой статье на свой страх и риск!
